產品概述

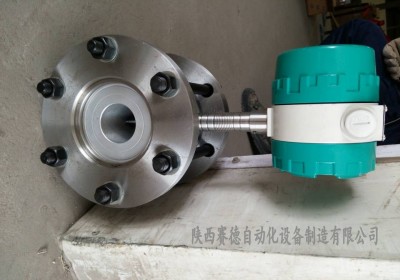

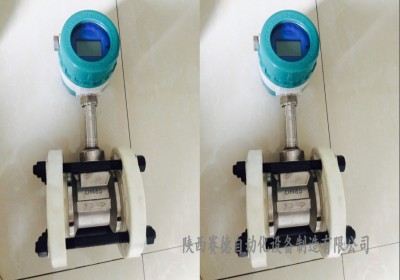

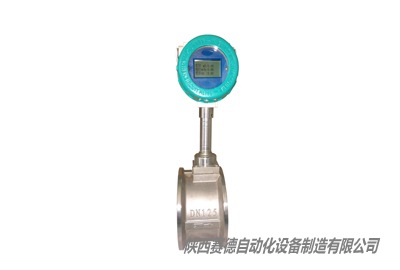

　內縮噴嘴型渦街流量計

  VNLUGB內縮噴嘴型渦街流量計是我廠研發的一種新型式流量計，在很多工況條件下，管道口徑設計偏大，而流量下線又很低，容易出現口徑與流量不匹配，流量下線無法檢測到的現象，不能滿足精度要求。而內置 噴嘴型渦街流量計專門適用于流量與管道口徑不相匹配的多種情況，幾乎可以計量所有在管道中流動的介質，包括各種氣體、液體和蒸汽。　

　   我們公司生產的VNLUGB內縮噴嘴型渦街流量計可分為以下幾大類：

 安裝形式：法蘭卡裝式內縮噴嘴型渦街流量計，法蘭連接式內縮噴嘴型渦街流量計，油田專用內縮噴嘴型渦街流量計。

 使用用途：普通型內縮噴嘴型渦街流量計，分體型內縮噴嘴型渦街流量計，高溫型內縮噴嘴型渦街流量計，高壓型內縮噴嘴型渦街流量計，防爆型內縮噴嘴型渦街流量計。

 信號傳輸：現場顯示型內縮噴嘴型渦街流量計，遠傳型內縮噴嘴型渦街流量計，無線遠傳測控系統。

 配置組成：溫壓雙補型內縮噴嘴型渦街流量計，溫度補償型內縮噴嘴型渦街流量計，壓力補償型內縮噴嘴型渦街流量計，定值補償性內縮噴嘴型渦街流量計，智能蒸汽流量計。

 內縮噴嘴型渦街流量計由于測量介質不同、使用環境不同、技術要求不同，其選用的類型和配置也不同，具體選型、配置和安裝方法請參考相關介紹。

VNLUGB內縮噴嘴型渦街流量計設計原理

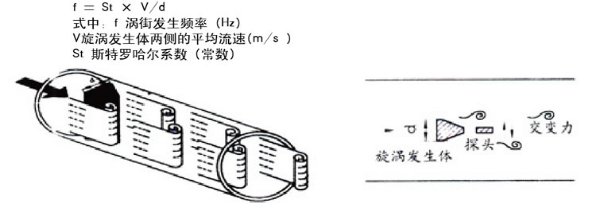

　　內縮噴嘴型渦街流量計由內縮頸渦街流量傳感器和顯示儀表組成，組成后的內縮噴嘴型渦街流量計形成：蒸汽計量儀表、氣體計量儀表、液體計量儀表，與現場顯示儀組合后，成為智能一體化內縮噴嘴型渦街流量計，分別用于計量飽和蒸汽流量、計量過熱蒸汽流量、計量各種化學氣體流量和計量各種液體流量。當管道中液體介質通過漩渦發生體(三角柱)時，由于局部流速加速而產生旋渦現象，此旋渦分成兩列交替的出現，這種旋渦列被稱為卡門渦街。 卡門渦街的釋放頻率與三角柱寬度尺寸和流體的流動速度有關，而與介質的溫度、壓力等特性參數無關?？捎孟率奖硎荆?/span>

　　斯特羅哈爾數是內縮噴嘴型渦街流量計的重要參數，它只與介質的雷諾數Re有關。只要管道內介質的雷諾數保持在2×104至7×106范圍內，斯特羅哈爾數St便保持為一個常數，這樣便可通過測量旋渦頻率信號檢測出流體介質的流速，再通過介質的流速計算出介質的流量。

　　VNLUGB內縮噴嘴型渦街流量計技術參數

　　公稱通徑：DN15~DN400;

　　使用范圍：

　　氣體：空氣、二氧化碳、氧氣、氮氣、煤氣、天然氣和其他化學氣體等，

　　液體：水、高溫水、油、食品液、化學液等，

　　蒸汽：飽和蒸汽、過熱蒸汽;

　　可測介質溫度;

　　防爆介質：-40℃~100℃，低溫介質：-40℃~100℃，中溫介質：-40℃~280℃，高溫介質：-40℃~350℃;

　　公稱壓力：

　　低壓：≤1.6MPa、≤2.5Mpa,中壓：≤4Mpa、≤6.3Mpa,高壓：≤10Mpa、≤16Mpa、≤25Mpa、≤42Mpa;

　　輸出信號：

　　電壓脈沖：低電平≤1V，高電平≥6V；標準電流：4~20mA。

　　供電電源：

　　電壓脈沖輸出：+12VDC/24VDC；4~20mA標準電流輸出：24VDC；

　　現場液晶顯示：3.6V 1號1節鋰電池供電，使用壽命大于2年。

 》》》免費選型/報價可聯系我們： 陜西賽德流量計 手機：18602922336 張薇《《《
