產品概述

【VNLGP型噴嘴流量計產品特點】

與孔板相比，噴嘴的壓力損失較少，因而節約能源，比較堅固耐用，適合高溫高壓流體。廣泛使用在電力、化工等行業的蒸汽流量測量中。本公司經常生產的有ISA1932噴嘴（俗稱標準噴嘴）、長徑噴嘴。其設計制造均符合國際標準ISO5167或國家標準GB/T2624的規定。

⑴ISA1932噴嘴（標準噴嘴）

標準噴嘴采用角接取壓（環室取壓和單獨鉆孔取壓兩種）

標準噴嘴外型及取壓方式如圖所示：

標準噴嘴與標準孔板相比，壓力損失小，耐高溫、高壓、性能穩定、壽命長。噴嘴是由垂直軸線的入口平面部分A，圓弧形曲面B和C的收縮部分和圓筒形喉部E以及為防止邊緣損傷所需要的保護槽F組成。

使用條件：DN：50~500；β：0.3~0.8；Re_D：2×10⁴~10⁷

流出系數的不確定度±0.8%~±1.2%

  (2)長徑噴嘴

長徑噴嘴符合國際標準ISO5167或國家標準GB/T2624的規定。是標準節流裝置的一種，其內廓曲線是橢圓的一部分。

使用條件:DN：50~600; β：0.2~0.8；Re_D：10⁴~10⁷

流出系數的不確定度±2%

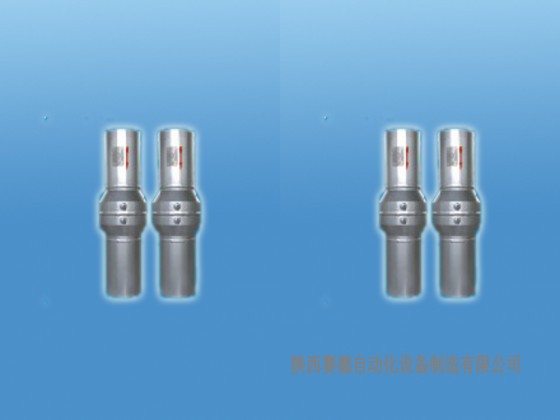

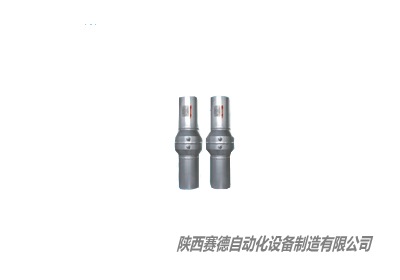

  長徑噴嘴采用徑距取壓(D和D/2),其結構一般采用圖(28)所示管段式結構,不易泄露,耐高溫。較耐磨蝕，常用于高溫高壓流體（如過熱蒸汽、鍋爐主蒸汽、化工溶液等）。廣泛應用在電力行業主蒸汽、核電力行業主給水等高溫高壓流體的流量測量。

（長徑噴嘴結構示意圖）

DN50~600， PN≤42MPa

》》》免費選型/報價可聯系我們： 陜西賽德流量計 手機：18602922336 張薇《《《
