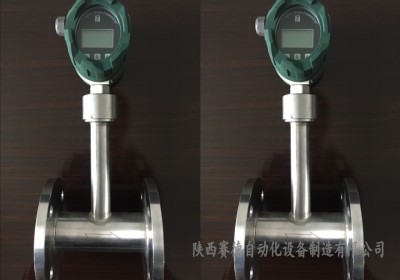

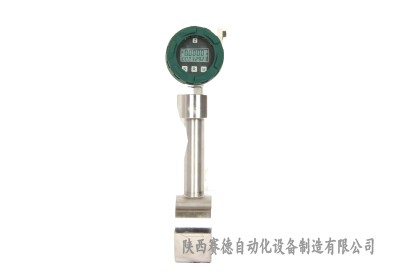

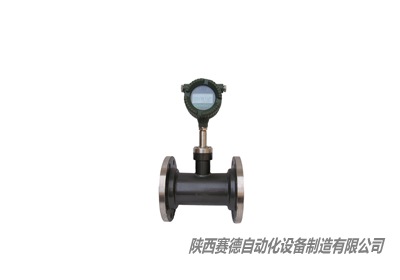

產品概述

VNSBL系列原油流量計，適用于各種原油/渣油等粘度大有雜質的介質，法蘭管道式的連接結構，可用于圓形管道測量。采用新型力傳感器，無可動部件，量程寬，靈敏度高，計量準確，抗干擾、雜質，耐腐蝕 ，可用于含水、塵、油等雜質、腐蝕性等常溫氣體/高溫氣體流量計量。

【VNSBL原油流量計產品原理】
VNSBL系列原油流量計是在傳統力傳感器的基礎上，隨著新型傳感器、電子技術的發展研制開發成的新型應力感應式流量計，它既有無可動部件的特點，同時又具有很高的靈敏度、準確度，量程范圍寬。 采用芯片級的力傳感器、高效的抗過載結構設計是該新型產品真正實現高精度、高穩定性的關鍵核心，加之其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性,廣泛應用于石油、化工、冶金、電力、制藥、環保、食品等領域。

 ● 適用管徑范圍寬：Φ10~Φ400管道；
 ● 適用溫度范圍廣：-20°C ~ 550°C；
 ● 適用高/低壓力工況：0~40MPa；
  ● 適用于低流速氣體介質，其可測量最低流速為1m/s。

【產品參數】
產品名稱：原油流量計
口    徑：DN10～DN400mm
公稱壓力：0.6～40MPa
工況溫度：-20～+550℃（需更高溫度請與工廠聯系）

精    度：±1.0％FS
量 程 比：1：15

殼    體：不銹鋼
供電方式：內置3.6VDC鋰電池；外供24VDC
輸出信號：4～20mA二線制；RS485
防護等級：IP65/IP67
防爆標志：本安型ExiallCT4；隔爆型ExdllCT4
表頭顯示：累積流量；瞬時流量；滿量程百分比；故障自檢
連接方式：法蘭管道式（DN10- DN400mm至更大）

【產品特點】
 ● 無可動部件，耐臟污，安裝簡便免維護
 ● 可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）
 ● 整機全密封無死角，無任何泄漏點，可耐40MPa高壓
 ● 壓力損失小，僅為標準孔板的1/2△P左右
 ● 傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠
 ● 適用介質范圍廣：能準確測量各種溫度下的氣體、液體、蒸汽流量，可測二相流
 ● 具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低
 ● 具有一體化溫度、壓力補償，直接輸出質量或標方
 ● 具有可選小信號切除、非線性修正、濾波時間可選擇
 ● 計量準確，精度可達到0.2~1.0％
 ● 重復性好，一般為0.05～0.08％，測量快速
 ● 儀表內設自檢程序，故障現象一目了然
 ● 抗干擾，抗雜質能力特強
 ● 多種輸出形式，能遠傳各種參數
 ● 抗震動性強，一定范圍內可測脈動流

【VNSBL原油流量計產品原理】
VNSBL系列流量計是在傳統力傳感器的基礎上，隨著新型傳感器、電子技術的發展研制開發成的第三代電容力感應式流量計，具有很高的靈敏度、準確度，量程范圍寬。

當介質在測量管中流動時，因其自身的動能通過阻流件（靶）時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：
F=CdAρ.V2/2
式中：F ——阻流件所受的作用力
      Cd——物體阻力系數
      A ——阻流件對測量管軸向投影面積(mm2)
      ρ ——工況下介質密度（kg/m3）
      v ——介質在測量管中的平均流速(m/s)

阻流件(靶)接受的作用力F，經剛性連接的傳遞件（測桿）傳至電容力傳感器，電容力傳感器產生電壓信號輸出：
V=KF，由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。
