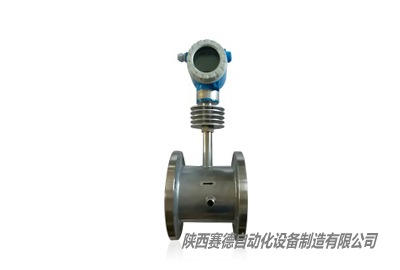

【VNSBL靶式導熱油流量計】
口 徑：DN15～DN3000mm(更大按用戶要求協商提供)
公稱壓力：0～55MPa
工況溫度：-200℃～500℃(更高按用戶要求協商提供)
精 度：±0.2～±1.5%FS
量 程比： 1：10
殼 體：碳鋼；不銹鋼(或按用戶要求協商提供)
供電方式：內置3.6VDC鋰電池（兩年換一次，不帶信號輸出）；外供24VDC（帶信號輸出）
輸出信號：4～20mA二線制；脈沖0～1000HZ；RS232/RS485(或按用戶要求協商提供)；哈特通訊協議
防護等級：IP65；IP67
防爆標志：本安型ExiallCT4；隔爆型ExdllCT4
表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）；棒狀滿量程百分比；故障自檢
連接法蘭：國標（GB/T）系列；化工（HG）系列；機械（JB/T）系列；亦可按客戶要求協商制作
【VNSBL高溫導熱油流量計注意事項】
不充許直接在高溫導熱油流量計測量管前后端安裝閥門、彎頭等極大改變流體流態的部件。如果需要在高溫導熱油流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度。
【VNSBL高溫導熱油流量計選型】
型號 | 口徑 | ||||||
VNSBL | 10~3000 | ||||||
代號 | 儀表類型 | ||||||
A* | 錐管螺紋式 | ||||||
A | 管道法蘭式 | ||||||
B | 夾裝式 | ||||||
C | 插入式 | ||||||
D | 在線可拆裝式 | ||||||
E | 其它 | ||||||
代號 | 介質類型 | ||||||
Y | 液體 | ||||||
Q | 氣體 | ||||||
Z | 蒸汽 | ||||||
代號 | 介質溫度 | ||||||
D | 低溫(-30℃～-200℃) | ||||||
C | 常溫(-20℃～+80℃) | ||||||
Z | 中溫(+80℃～+200℃) | ||||||
G | 高溫(+200℃～+500℃) | ||||||
公稱壓力 | A：0.6MPa B：1.0MPa C：1.6MPaD：2.5MPa E：4.0MPa F：5.0MPaG：10.0MPa H：15.0MPa I：20.0MPaJ：25.0MPa K：42.0MPa L：2.0MPaM：6.3MPa N：11.0MPa O：16.0MPaP：26.0MPa | ||||||
補償形式 | P：壓力補償 | T：溫度補償 | |||||
輸出形式 | N | 無輸出（內置鋰電池表頭顯示） | |||||
S | 脈沖輸出 | ||||||
R | 通訊輸出 | ||||||
I | 4～20mA電流輸出（二線制） | ||||||
K | 報警開關量輸出 | ||||||
G | GPRS無線遠傳 | ||||||
防爆結構 | X | 本安型 | |||||
Y | 隔爆型 | ||||||
殼體材料 | T | 碳鋼 | |||||
N | 不銹鋼 | ||||||
Q | 特殊材料 | ||||||
傳感器材質 | 1 | 哈氏合金 | |||||
2 | 鈦 | ||||||
3 | 304不銹鋼 | ||||||
4 | 特殊材料 | ||||||
