產品概述

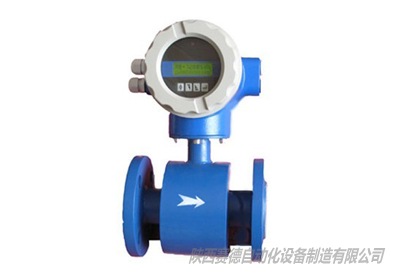

　　　VNLD電磁防腐蝕液體流量計是我公司采用先進技術研制開發的全智能型電磁流量計，適用測量封閉管道中導電液體和將液體積流量,如凈水、污水、各種酸堿鹽溶液、泥漿、礦漿、紙漿及食品方面的液體等。

　　其基于法拉第電磁感應定律,采用全中文電磁轉換器內核采用高速中央處理器,計算速度非?？臁⒕雀?、測量性能可靠。轉換器電路設計采用先進技術，輸入阻抗高達1015歐姆，共模抑制比優于100db，對于外來干擾以及60Hz/50Hz干擾抑制能力優于90db,可以測量更低的電導率的流體介質流量。其傳感器采用非均勻磁場技術及特殊的磁路結構，磁場穩定可靠，而且大的縮小了體積，減輕了重量，使流量計具有小型化的特點。

　　工作原理

　　VNLD電磁防腐蝕液體流量計的基本測量原理是基于法拉第電磁感應定律，即導體在磁場中做切割磁力線運動時，在其兩端產生感應電動勢，流量計的測量管是由內襯絕緣材料的非導磁合金短管制作，兩只電極沿管徑方向穿通管壁固定在測量管上，其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈動勵磁時，將在與測量管軸線垂直的方向上產生磁通量密度為B的工作磁場，此時，如果具有一定電導率的流體流經測量管，將切割磁力線，并感應出電動勢E。電動勢E正比于磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E(流量信號)由電極檢出并通過電纜送至轉換器，轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖、模擬電流等信號，用于流量的控制和調節。

　　其原理公式為：E=KBDV

　　式中:

　　E 為電極間的信號電壓

　　B 磁通密度(T)

　　D 測量管內徑

　　V 平均流速(m/s)

　　K 儀表系數

　　由E=KBDV可知，被測流體介質的溫度、密度、壓力、電導率。液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動(如層流或紊流)就不會影響測量結果。因此說VNLD系列電磁流量計是一種真正的體積流量計。只要用普通的水實際標定后，就可以測量其他任何導電流體介質的體積流量，而不需要修正。這是VNLD系列電磁流量計的一突出特點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并且有極高的可靠性

　　主要參數

　　公稱通徑系列DN(mm)：

　　四氟襯里：10,15,20，25，32,40，50，65，80，100，125，150，200，250，300，350，400，450，500，600。

　　橡膠襯里：40，50，65，80，100，125，150，200，300，350，400，500，600，800，1000，1200。

　　注：特殊規格可以協議訂貨。

　　流動方向：正，反，凈流量。

　　量程比：150:1

　　重復性誤差：測量值的±0.1%。

　　精度等級：0.5級。

　　被測介質溫度：

　　普通橡膠襯里：-20℃-------+60℃

　　高溫橡膠襯里：-20℃-------+90℃

　　聚四氟乙烯襯里：-30℃------+100℃

　　高溫型乙烯襯里：-30℃------+180℃

　　額定工作壓力：

　　DN6~DN80:≤1.6Mpa

　　DN100~DN250:≤1.0Mpa

　　DN300~DN1200:≤0.6Mpa

　　電導率范圍：被測流體電導率≥üs/cm。大多數以水為成分的介質，其導電率在200--800üs/cm范圍內，均可選用VNLD系列電磁流量計。

　　輸出電流：負載電阻：0~10mA時：0~1.5千歐，4~20mA時：0~750千歐。

　　數字頻率輸出：輸出頻率上限可在1~5000Hz內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時，集電極最大電流為250mA。

　　電極材料：含鉬不銹鋼、鈦、鉭、哈氏合金、鉑或其他特殊電極材料。

　　防護等級：潛水型：IP68，其他型：IP65。 供電電源：85~265V，45~63Hz。

　　直管段長度：上游≥5DN，下游≥2DN。

　　連接方式：流量計與工藝管道之間均采用法蘭連接，法蘭連接尺寸應符合GB9119-88的規定。

　　環境溫度：-25℃~+80℃。

　　消耗總功率：≤20W。

　　結構組成

　　VNLD系列電磁流量計由電磁流量傳感器和轉換器兩部分組成,傳感器安裝在工業過程管道上,它的作用是將流進管道內的液體體積流量值線性地變換成感生電勢信號,并通過傳輸線將此信號送到轉換器。

轉換器安裝在里傳感器不太遠的地方,它將傳感器送來的流量信號進行放大,并轉換成流量信號成正比的標準電信輸出,以進行顯示,累計和調節控制。

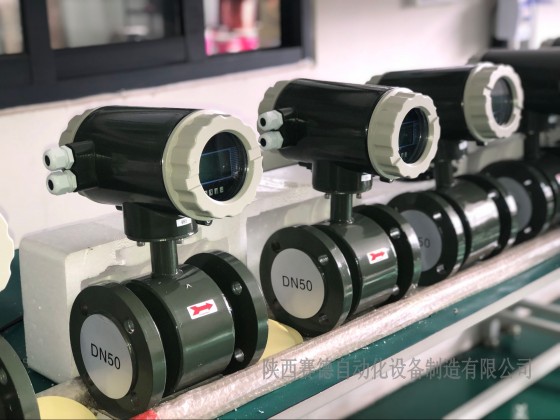

新型研發產品如下展示：

 》》》免費選型/報價可聯系我們： 陜西賽德流量計 手機：18602922336 張薇《《《
