當前位置：首頁>>產品中心>>煤油流量計

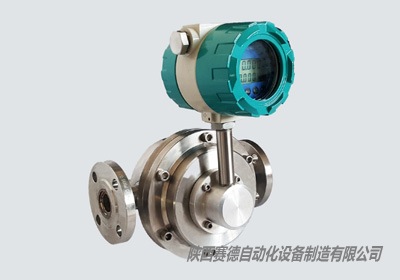

煤油流量計量計是一種指針顯示，字輪累積計數裝置及回零裝置的輕型容積式流量儀表，重油油流量計廣泛應用于各工業領域的液體流量控制，適用于各種類型的液體測量。VNLC系列橢圓齒輪流量計（煤油流量計）是計量流經管道內液體流量總和的容積式流量計,該儀表具有測量精度高,受液體粘度影響小,表前不需要安裝直管段, 廣泛用于高粘度介質的累積流量測量。
[VNLC煤油流量計原理]

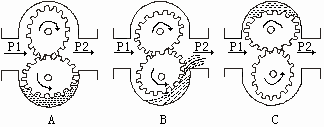

在煤油流量計測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。
【煤油流量計性能參數】
流量計連接方式: 法蘭連接:DN10～DN200
流量計精度等級: 普通型0.5級，高精度0.2級
流量計耐壓: 普通型1.6MPa,高壓型3.2MPa
流量計耐溫度: 普通型＜120℃，高壓型＜200℃
流量計制作材質: 鑄鐵、鑄鋼、不銹鋼等
轉動部件: 鋁合金、不銹鋼等
表頭顯示： | 指針累積、回零、脈沖輸出、4-20mA輸出、液晶顯示、通訊輸出 |
儀表型號： | LC-11顯示、12顯示加信號、13信號輸出、H回零、N高粘、T高溫、Y液晶顯示 |
測量介質： | 液體、各種油品 |
口徑規格： | 10---200 |
流量測量范圍： | 0.04-340 m3/h |
測量精度： | 0.5級 0.2級 |
被測介質溫度： | -20℃-100℃ ，最高+200℃ |
工作壓力： | 1.6MPa 2.5MPa 6.4MPa |
輸出信號： | 脈沖、4--20mA、RS485 |
通訊類型： | RS485 |
電源： | DC12V ---DC24V |
安裝方式： | 法蘭連接、螺紋連接 |
防爆等級： | ExiaIIBT4 |
防護等級： | IP65 |
在煤油流量計測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。
【煤油流量計性能參數】
流量計連接方式: 法蘭連接:DN10～DN200
流量計精度等級: 普通型0.5級，高精度0.2級
流量計耐壓: 普通型1.6MPa,高壓型3.2MPa
流量計耐溫度: 普通型＜120℃，高壓型＜200℃
流量計制作材質: 鑄鐵、鑄鋼、不銹鋼等
轉動部件: 鋁合金、不銹鋼等
表頭顯示： | 指針累積、回零、脈沖輸出、4-20mA輸出、液晶顯示、通訊輸出 |
儀表型號： | LC-11顯示、12顯示加信號、13信號輸出、H回零、N高粘、T高溫、Y液晶顯示 |
測量介質： | 液體、各種油品 |
口徑規格： | 10---200 |
流量測量范圍： | 0.04-340 m3/h |
測量精度： | 0.5級 0.2級 |
被測介質溫度： | -20℃-100℃ ，最高+200℃ |
工作壓力： | 1.6MPa 2.5MPa 6.4MPa |
輸出信號： | 脈沖、4--20mA、RS485 |
通訊類型： | RS485 |
電源： | DC12V ---DC24V |
安裝方式： | 法蘭連接、螺紋連接 |
防爆等級： | ExiaIIBT4 |
防護等級： | IP65 |
