產品概述

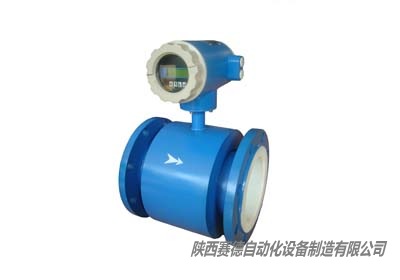

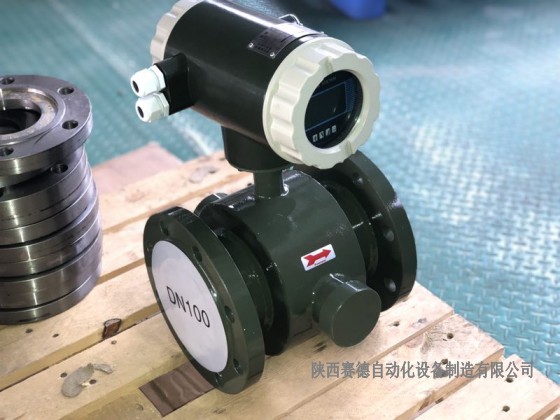

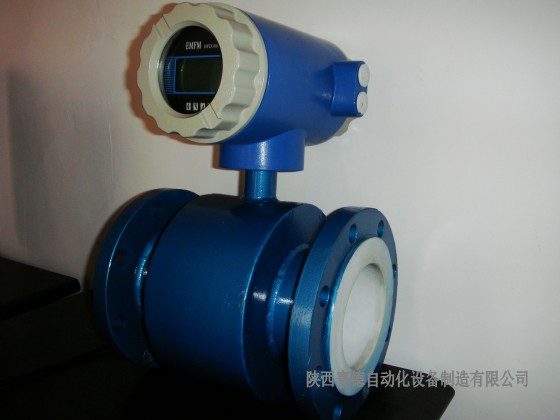

　　熱水流量計

　VNLD熱水流量計的量程范圍極寬，此外，熱水流量計只與被測介質的平均流速成正比，而與軸對稱分布下的流動狀態無關?？梢詼y(cè)量溫度高達90度及以上溫度的熱水。多用于食堂、餐飲、市政供暖熱水流量計的測量。應用原理為法拉利電磁感應原理，即電磁流量計。

　　一、產品概述：

　　熱水流量計是一種根據法拉第電磁感應定律來測量館內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁。熱水流量計在滿足現場顯示的同時，還可以輸出4-20mA電流信號供記錄、調節和控制用。

　　二、工作原理：

　　熱水流量計的工作原理是基于法拉第電磁感應定律。在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯(橡膠，四氟等)實現與流體和測量電極的電磁隔離。

　　三、主要特點：

1、熱水流量計的變送器結構簡單，沒有可動部件，也沒有任何阻礙流體流動的節流部件，所以當流體通過時不會引起任何附加的壓力損失，同時它不會引起諸如磨損、堵塞等問題。如果溫度較高，則選擇耐溫的聚四氟襯里，熱水溫度四五十度，可選擇普通橡膠襯里。

　　2、熱水流量計是一種體積流量測量?jī)x表，在測量過程中，它不受被測介質的溫度、粘度、密度以及電導率(在一定范圍內)的影響。因此，熱水流量計只需經水標定以后，就可以用來測量其他導電性液體的流量，而不需要附加其他修正。

　　3、熱水流量計的量程范圍極寬，流量范圍到100:1.此外，熱水流量計只與被測介質的平均流速成正比，而與軸對稱分布下的流動狀態無關。

　　4、熱水流量計無機械慣性，反應靈敏，可以測量瞬時脈動流量，而且線性好，因此可將測置信號直接用轉換器線性地轉換成標準化信號輸出，可就地指示，也可遠距離傳送。

　　四、主要技術參數

　　公稱通徑系列　DN(mm)

　　管道式四氟襯里：10、15、20、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600。

　　管道式橡膠襯里：40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200。

　　流動方向：正、反凈流量。量程比：150：1.重復性誤差：測量值的±0.1%

　　精確等級：0.5級、1.0級(管道式)

　　被測介質溫度：普通橡膠襯里：-20～+60℃

　　高溫橡膠襯里：-20～+90℃

　　聚四氟乙烯襯里：-30～+100℃

　　高溫型四氟襯里：-30～+180℃。

　　額定工作壓力：管道式：DN6～DN80≤1.6Mpa，DN100～DN250≤1.0Mpa，DN300～DN1200≤0.6Mpa.

　　流量測量范圍：流量測量范圍對應流速范圍是0.1～15m/s

　　電導率范圍：被測流體電導率≥5us/cm(一體式)，大多數以水為成分的介質，其電導率在　200～800μs/cm范圍內，均可選用電磁流量計來測量其流量。

　　電流輸出：0～10mA時，負載電阻為　0～1.5kΩ;4～20mA時，負載電阻為　0～750kΩ

　　數字頻率輸出：輸出頻率上限可在　1～5000Hz　內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V　導通時集電極最大電流為　250mA.

　　供電電源：85～265V，45～63Hz.

　　直管段長度：管道式：上游≥5DN，下游≥2DN.

　　連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合　GB11988的規定。

　　防爆標志：mdIIBT4.

　　環境溫度：-25～60℃

　　相對濕度：5%～95%

　　消耗總功率：小于　20瓦。

　　五、產品選型：

　　1、根據一體型和分離型電磁流量計的特點，選擇合適的類型。一體型電磁流量計安裝敷線方便，精度中等，不宜在地面以下安裝，以防轉換器被水淹沒。分離型電磁流量計，精確度較高，轉換器與傳感器異地安裝，更適合現場環境比較差(如有害、有毒、易受水淹沒等場所)的場合，但安裝、敷線較嚴格，否則易引入干擾信號。

　　2、選擇合適的電極形式。對于不產生結晶、結疤、不沾污電極的介質，可用標準電極，否則用刮刀式清垢電極或有清洗連接裝置的電極。對于測污泥場合，還可選用可換式電極。

　　3、根據被測介質的腐蝕性選擇電極材料。一般熱水選擇316L電極。

　　4、根據被測介質的腐蝕性、磨損性及溫度來選擇襯里材料。一般熱水選擇聚四氟乙烯襯里。

　　5、電磁流量計防護等級。根據國標GB4208-1984約同于國際電工委員會IEC標準(IEC529-7B)，外殼防護等級的標準為：IP65為防噴水型，即可允許水龍頭從任何方向?qū)x表噴水，噴水壓力為30Kpa。出水量為0.75m3/h，噴水口離儀表距離為3m;IP67為防浸水型，即儀表可全部浸入水中，最高點應在水下至少150cm，持續時間至少30min。IP68為潛水型，能長期在水下工作。根據以上規定，在地下安裝易被水淹的儀表應選IP68，儀表在地上安裝的宜選IP65。

　　6、根據連接儀表管道的絕緣性選擇接地。

　　7、根據被測介質的最高壓力選擇電磁流量計的公稱壓力。對于介質壓力為10MPa、16MPa、25MPa、32MPa幾個等級的流量測量，應選用高壓型電磁流量計。其最大口徑為100mm。

》》》免費選型/報價可聯系我們： 陜西賽德流量計 手機：18602922336 張薇《《《
