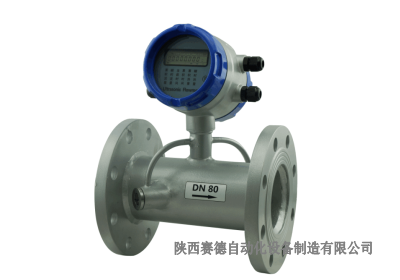

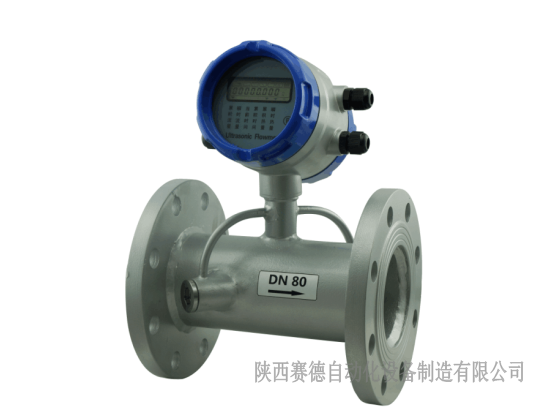

【VNCY-3000Q管段式超聲波產品概述】
VNCY-3000Q管段式超聲波流量計采用外夾式傳感測量液體流量。安裝過程極為簡單，全中文的人機界面，更易于操作。特別適合流量平衡測試及流量監測：飲用水、河水、海水、冷卻水、熱水、工業污水、潤滑油、柴油、燃油、化工液體等。
【VNCY-3000Q管段式超聲波產品描述】
適用管道:
1、 普通金屬管道如：碳鋼、不銹鋼、鑄鐵、銅、鋁等;
2、 其他非金屬管道如：PVC、PR、玻璃鋼、水泥等管道
請?zhí)峁┮韵聰?shù)據：
1、 介質名稱
2、 最大流量(Qmax)、最小流量(Qmin)
3、 最高工作壓力
4、 最高/最低工作溫度
5、 管道材料、外徑及壁厚
6、 其他特殊要求
測量精度 | ±1.0% |
重 復 性 | 0.2% |
流速范圍 | 0～32m/s（流速分辨率0.001m/s） |
工作電源 | 流量變送器和流量模塊24VDC（帶隔離） |
功 耗 | 工作電流50mA |
顯 示 | 正、負累積量、瞬時流量、流速、累計工作時間、日期、工作狀態錯誤代碼、 |
操 作 | 可通過磁棒（流量變送器）或按鍵（流量模塊）操作顯示數據； |
輸入信號 | 3路4-20mADC模擬輸入（選配） |
輸出信號 | 標配隔離RS-485輸出 |
軟件升級 | 可通過E-mail傳送來的代碼文件實現軟件升級 |
定量控制 | 可編程內置定量控制器，可以使用外部輸入信號或者M(jìn)ODBUS指令啟動 |
數據記錄 | 可記錄前64天、前32個月、前2年累積流量和工作狀態，可記錄前16次上、 |
斷電保護 | 斷電10萬小時數據不丟失 |
防護等級 | 流量變送器IP68，流量模塊IP63，二次盤裝操作儀表IP63 |
傳感器 |

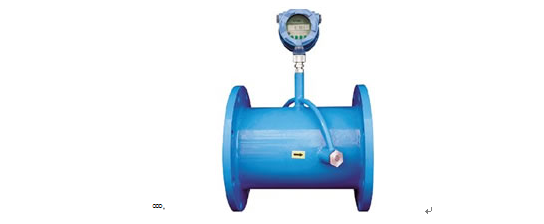

管段式傳感器是采用法蘭或快速活接頭將傳感器與被測管路直接連接的一種測量方式，該款傳感器解決了外縛式和插入式傳感器在安裝過程中由于人為或被測管道參數不準確引起的誤差而造成測量精度下降的問題，具有測量精度高，穩定性好，免維護等特點。
|
|

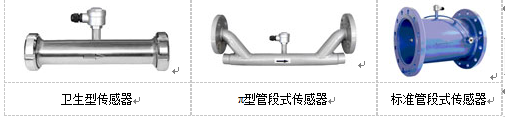

技術參數 | 衛生型傳感器 | π型管段式傳感器 | 標準管段式傳感器 |
適用主機 | 一體式、分體式流量變送器或流量模塊 | ||
適用管徑 | DN15-DN100 | DN15-DN40 | DN50-DN1000 |
材 質 | 不銹鋼 | 碳鋼（不銹鋼選購） | |
工作頻率 | 1MHz | ||
連接方式 | 快速接頭連接 | 法蘭連接 | 法蘭連接 |
適用溫度 | -40-160℃ | ||
標 定 | 整機在線標定 | ||
防護等級 | IP68（可浸水工作，水深≤3米） | ||
介質種類 | 水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體 | ||
介質濁度 | ≤10000ppm且氣泡含量小 | ||
信號電纜 | SEYV75-2型四芯專用屏蔽電纜，可加長到500米，布線時電纜應外加金屬套管以增加抗干 | ||
