產品概述：

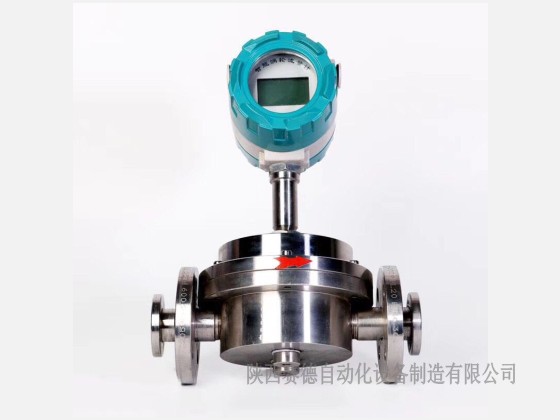

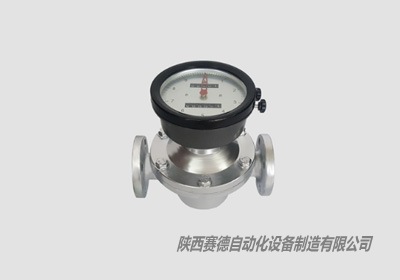

VNLC容積式液體流量計其特點是可以測量高粘度、高溫度的介質，能夠精密的測量連續或間斷的管道中液體的瞬時和累計流量．常用的介質類型為，重油、聚乙烯醇、樹脂等，對于瀝青也能夠精確的測量，需要將流量計制作成高溫、高粘并配帶保溫夾套。
產品結構：
VNLC系列橢圓齒輪流量計是由計量箱和裝在計量箱內的一對橢圓齒輪，與上下蓋板構成一個密封的初月形空腔（由于齒輪的轉動，所以不是絕對密封的）作為一次排量的計算單位。當被測液體經管道進入流量計時，由于進出口處產生的壓力差推動一對齒輪連續旋轉，不斷地把經初月形空腔計量后的液體輸送到出口處，橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量。流量計主要是由殼體、計數器、橢圓齒輪和聯軸器（分磁性聯軸器和軸向聯軸器）等組成。
產品特點：
★流量測量與流體的流動狀態無關，這是因為VNLC容積式液體流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。
★粘度愈大的介質，對測量愈有利。
★適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體，也不適合液體中夾雜有氣體的介質，會引起測量誤差。
技術指標
型號 | VNLC-A鑄鐵 | VNLC-E鑄鋼 | VNLC-B不銹鋼 | ||||
公稱壓力Mpa | 1.0 1.6 | 2.5 4.0 6.4 | 1.0 1.6 | ||||
被測液體粘度 | 2 ~200 Mpa.s | ||||||
被測液體溫度 | -20℃～+120℃ | ||||||
流 量 范 圍m3/h | |||||||
型號精度等級 | VNLC-A鑄鐵 | VNLC-E鑄鋼 | VNLC-B不銹鋼 | ||||
公稱口徑 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | |
10 | 0.04～0.4 | 0.1～0.4 | 0.04～0.4 | 0.1～0.4 | 0.1～0.5 | 0.1～0.5 | |
15 | 0.25～1.5 | 0.3～1.5 | 0.25～1.5 | 0.3～1.5 | 0.3～1.5 | 0.3～1.5 | |
20 | 0.5～3 | 0.6～3 | 0.5～3 | 0.6～3 | 0.6～3 | 0.6～3 | |
25 | 1～6 | 1.2～6 | 1～6 | 1.2～6 | 1.2～6 | 1.2～6 | |
40 | 2.5～15 | 3～15 | 2.5～15 | 3～15 | 3～15 | 3～15 | |
50 | 4～24 | 4.8～24 | 4～24 | 4.8～24 | 4.8～24 | 4.8～24 | |
65 | 5～40 | 8～40 | 5～40 | 8～40 | 8～40 | 8～40 | |
80 | 10～60 | 12～60 | 10～60 | 12～60 | 12～60 | 12～60 | |
100 | 16～100 | 20～100 | 16～100 | 20～100 | 20～100 | 20～100 | |
150 | 32～190 | 38～190 | 32～190 | 38～190 | 38～190 | 38～190 | |
200 | 34～340 | 68～340 | 34～340 | 68～340 | 68～340 | 68～340 | |
上述就是VNLC容積式液體流量計的相關介紹，更多詳細內容請繼續關注陜西賽德。
