產品概述

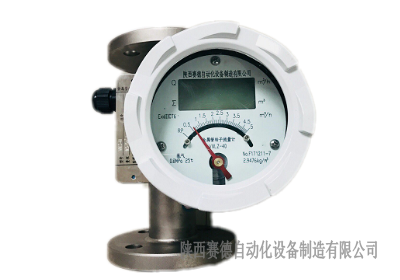

    VNLZ系列金屬管氣體流量計由下而上的流體通過直立的測量管時，浮子在壓差的作用下上升、浮子上升的高度即代表流量的大小，并通過浮子中的磁鋼與指示器中的磁鋼耦合聯結傳遞給指示器，帶動指表盤上的指針轉動。

    【VNLZ金屬管氣體流量計結構原理】

    1、結構

    VNLZ系列金屬管氣體流量計主要由兩大部分組成：測量管VNLZ指示器。測量管包括錐管或孔板、導向器、止動器、浮子等部件，指示器包括磁隨動系統、指針、刻盤、線路等組件。

    2、工作原理

    被測介質自下而上流經測量管浮子上下端產生差壓形成上升力，當浮子所受上升力大于浸在流體中浮子重量，浮子便上升，環隙面積隨之增大，環隙處流體流速迅速下降，浮子上下端差壓降低，作用于浮子的上升隨著減小，直到上升力與浸在流體中浮子重量平衡時，浮子便穩定在某一位置，浮子位置的高低即時對應著被測介質流量的大小。

    浮子內置磁鋼，在浮子隨介質上下移動時，磁場隨浮子的移動而變化。

    a.對于就地型，由就地指示器中的隨動磁鋼與浮子內磁鋼耦合而發生轉動，同時帶動指針，通過刻度盤指示出此時流量大小。

    b.對于智能型，由智能型指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動。同時帶動傳感磁鋼及指針，通過一個磁傳感器將磁場變化轉化成電信號，經A/D變換，數字濾波，溫度補償，微處理器處理，D/A輸出，LCD液晶顯示，來顯示出瞬時流量及累積流量大小。


    【VNLZ金屬管氣體流量計特點】

    ● 適用于小口徑和低流速介質流量測量

    ● 工作可靠，維護量小，壽命長

    ● 對于直管段要求不高

    ● 較寬的流量比10：1

    ● 雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光

    ● 單軸靈敏指示

    ● 非接觸磁耦合傳動

    ● 全金屬結構，適于高溫、高壓和強腐蝕性介質

    ● 可用于易燃、易爆危險場合

    ● 可選二線制、電池、交流供電方式

    ● 多參數標定功能

    ● 帶有數據恢復，數據備份及掉電保護功能

   【VNLZ金屬管浮子流量計技術參數】

    ● 測量范圍：

    水(20℃)1～200000I/h

    空氣(20℃，0.1013MPa)0.03～4000 /h

    ● 量 程 比：標準型10：1 特殊型20：1

    ● 精 度：標準型1.5級 特殊型1.0級

    ● 壓力等級：標準型：DN15～DN50 4.0MPa DN80～DN200 1.6MPa

    特殊型：DN15～DN50 25MPa DN80～Dn200 16MPa

    夾套的壓力等級為1.6MPa

    特殊型在選型和訂貨前應與廠家協商

    ● 壓力損失：7kPa～70kPa

    ● 介質溫度：標準型：-80℃～+200℃;PTFE：0℃～85℃

    高溫型：最高可達400℃

    ● 介質粘度：DN15：n<5mPa.S(F15.1～F15.3)

    n<30mPa.S(F15.4～F15.8)

    DN25：n<250mPFa.S

    DN50～Dn150：n<300mPa.S

    ● 環境溫度：液晶型-30℃～+85℃

    指針型-40℃～+120℃

    ● 連接形式：標準型：DIN25001標準法蘭

    特殊型：由用戶指定的任意標準法蘭或螺紋

    ● 電纜接口：M20×1.5

    ● 供電電源：標準型：24VDC二線制4～20mA(10.8VDC～36VDC)

    交流型：85～265VAC 50Hz

    電池型：3.6V@4AH鎳氫電池

    ● 報警輸出：上限或下限瞬時流量報警

    標準型：集電極開路輸出(最大100mA@30VDC內部阻抗100歐)

    特殊型：繼電器輸出(觸點容量最大5A@250VAC)

    ● 脈沖輸出：累積脈沖輸出，最小間隔50毫秒

    ● 液晶顯示：瞬時流量顯示數值范圍：0～50000

    累計流量顯示數值范圍：0～99999999

    ● 防護等級：IP65

    ● 防爆標志：本安型EXiaIICT4 隔爆型 ExdIICT4

    售后服務
    首次安裝工程師可去現場服務，質保期內產品出現質量問題可退、換貨，接到需方故障電話，電話中不能解決的，安排技術人員48小時到達現場(不可抗力因素除外)。賽德儀表竭誠為您服務!
    陜西賽德流量計 聯系方式：029-84516080 手機：18602922336 張薇 QQ:358138273
