產品概述

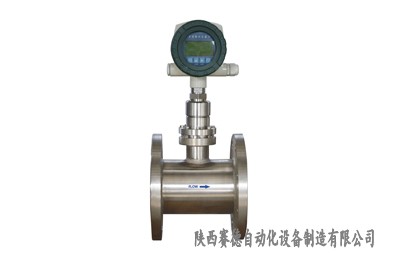

　　 VNSBL型煤氣流量計

   VNSBL系列煤氣流量計是一款專門針對各種煤氣測量的流量計。它能適用煤氣中大量的煤焦油成分，雜質成分，整機無可動部件，量程寬，靈敏度高，維護量低，不需要對煤氣做特殊處理，即可測量。我廠生產的煤氣流量計改變了電容式靶式流量計不穩定、無精度的缺點，同時也改變了應變片式靶式流量計抗過載能力差的缺點。

　　【煤氣流量計簡介】

　　陜西賽德自動化設備制造有限公司生產的VN系列煤氣流量計采用新型的力傳感器，應用先進的數模轉換技術和微電子技術而研制的一種新式流量計量儀表。采用芯片級的力傳感器、高效的抗過載結構設計是該新型產品真正實現高精度、高穩定性的關鍵核心。不但具有很高的靈敏度，同時又具有與容積式流量計相媲美的測量準確度，加之其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適用性。雙行液晶現場顯示瞬時/累計流量;全不銹鋼結構，適于高溫、高壓和強腐蝕性介質;可用于易燃、易爆危險場合;可選二線制、電池供電方式;具有現場標定及干式標定功能。

　　【煤氣流量計結構】

　　VN系列煤氣流量計主要由測量管(外殼)、新型力傳感器(含阻流元件)、積算顯示和輸出部分組成。根據不同的介質和工況，必須選用相適應的力傳感器，因此，用戶提供準確的計量對象及參數，生產廠家選用合適的力傳感器是產品能否計量準確的關鍵。

　　【煤氣流量計工作原理】

　　當煤氣在測量管中流動時，因其自身的動能通過阻流件(靶)時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：

　　F=CdAρ·V2/2

　　式中：F ——阻流件所受的作用力

　　Cd——物體阻力系數

　　A ——阻流件對測量管軸向投影面積(mm2)

　　ρ ——工況下介質密度(kg/m3)

　　v ——介質在測量管中的平均流速(m/s)

　　阻流件(靶)接受的作用力F，經剛性連接的傳遞件(測桿)傳至力傳感器，力傳感器產生電壓信號輸出：V=KF

　　式中： V——力傳感器輸出的電壓(mV)， K——比例常數， F——阻流件(靶)所受的作用力

　　由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。

　　【煤氣流量計技術參數】

　　適用介質：煤氣，高爐煤氣，轉爐煤氣，半水煤氣，冷煤氣，熱煤氣，混合煤氣等各種煤氣

　　公稱直徑：DN15～DN7000mm或者其他

　　公稱壓力：0.6～42MPa

　　工況溫度：-200～+700℃

　　精 度：±1.0%FS、±0.5%FS

　　范圍度：10:1、15:1

　　供電方式：內置3.6VDC鋰電池(可用三年);外供24VDC

　　輸出信號：4～20mA二線制;脈沖0～1000HZ;RS485;HART協議

　　防護等級：IP65;IP68

　　防爆標志：本安型ExiallCT4;隔爆型ExdllCT4

　　表頭顯示：累積流量;瞬時流量;滿量程百分比;故障自檢

　　連接方式：管道法蘭式(DN15-200mm);對夾式;插入式(DN80mm以上)。

　　【煤氣流量計產品特點】

　　1、一體化結構，安裝方便，液晶顯示，可帶信號輸出。

　　2、垂直、水平、各種安裝方式可隨工況變化任意安裝。

　　3、整臺儀表在設計中無可動部件，插入式結構,拆卸方便;

　　4、可選用多種防腐及耐高低溫材質(如哈氏合金，鈦等);

　　5、整機可做成全密封無死角(焊接形式)，無任何泄漏點，可耐42MPa高壓;

　　6、傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠，免維護;

　　7、可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定;

　　8、具有一體化溫度、壓力補償，直接輸出質量或標方;

　　9、具有可選小信號切除、非線性修正、濾波時間可選擇;

　　10、能準確測量各種常溫、高溫700度、低溫-200度工況下的氣體，液體流量;

　　11、重復性好，一般為0.05～0.08%，測量快速;

　　12、抗干擾，抗雜質能力特強;

　　13、可根據實際需要更換阻流件而改變流量范圍;

　　14、低功耗電池現場顯示，能在線直讀示值，示屏可同時讀取瞬時和累積流量;

　　15、安裝簡單方便，極易維護;

　　16、多種輸出形式，能遠傳各種參數;

　　17、抗震動性強，一定范圍內可測脈動流;

　　18、壓力損失小，僅為標準孔板的1/2△P左右。

》》》免費選型/報價可聯系我們： 陜西賽德流量計 手機：18602922336 張薇《《《
