產品概述

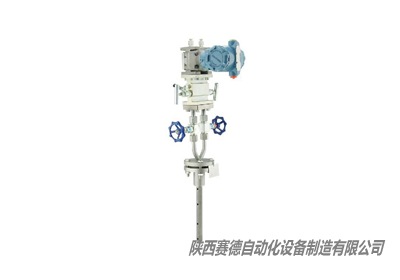

德?tīng)査土髁坑?jì)

概述

VNLGZD德?tīng)査土髁總鞲衅魇沁\(yùn)用差壓式的工作原理，插入式的安裝方法設計而成的一種流量傳感器。就工作原理，這是一種特殊的節流裝置，其輸出是差壓。該傳感器通過探頭（或探針）取壓，探頭前后有兩排不均勻分布的若干個引壓孔。通過兩排引壓孔將管道從上到下（從左到右）的不同壓力（流速）平均后形成了差壓，進而可以計算出質量流量或體積流量。

適用范圍

1、 公稱通徑：25mm≤DN≤6000mm

2、 公稱壓力：PN≤25MPa

3、 介質溫度：t≤650℃

4、 精度等級：0.5級

結構形式

VNLGZD德?tīng)査土髁總鞲衅魇菣z測桿、取壓口組成，它橫穿管道內部與管軸垂直，在檢測桿迎流面上設有多個總壓檢測孔，在檢測桿背流面上設有多個靜壓檢測孔，分別由總壓導壓管和靜壓導壓管引出，根據總壓與靜壓的差壓值，計算流經管道流量。

檢測桿的截面形狀見下圖：

理論基礎

     VNLGZD德?tīng)査土髁總鞲衅魇腔谄ね泄軠y(cè)速原理上發展起來的，它是通過管道的平均流速及管道的有效截面積的乘積來確定流量的。

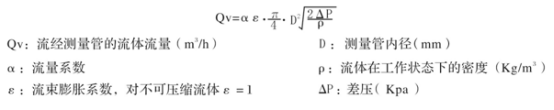

      它的流量計算公式為：

VNLGZD德?tīng)査?/span>流量傳感器的幾種安裝方式

安裝要求

1、 安裝檢測桿的測量段應是直的，其上下游直管段長度參照下表所規定的長度。

注：      1、D為管道標稱直徑，所給出數據為距離第二個彎頭的長度。

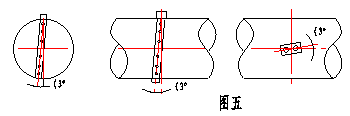

2、 檢測桿插入位置的角度允許偏差范圍見圖五。

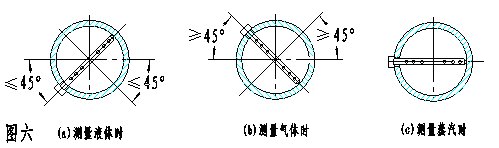

3、 對于垂直管道，檢測桿可安裝在管道水平面沿管道圓周360°的任何位置上，高低壓引壓管接頭應處于同一水平面上。對于水平管道，在測量液體時檢測桿插入位置應位于管道橫截面水平面中心線45°以下的范圍內；測量氣體時檢測桿插入位置應位于管道橫截面水平面中心線45°以上的范圍內；測量蒸汽時檢測桿應水平插入，見圖六：

4、 管道上開孔尺寸Φ35。

5、 補償用壓力變送器在前直管段上，溫度變送器（或鉑電阻）裝在后直管段上距離節流裝置2D處。

規格及說明

 》》》免費選型/報價可聯系我們： 陜西賽德流量計 手機：18602922336 張薇《《《

相關參數
